各向异性半导体材料的制备与物性研究对于发展极化敏感探测器、显示器、低功耗光源等器件均具有重要的意义。有别于亮度和色彩饱和度，光偏振信息的利用依然存在挑战。近期，公司王喜娜教授与北京大学工学院张青研究员课题组在一维钙钛矿纳米线的偏振特性研究方面取得进展，首次报道了钙钛矿纳米线的偏振发光及其尺寸依赖性，相关工作在线发表在Adv. Mater. 2018, 1801805，题目为“Ultrathin CsPbX₃ Nanowire Arrays with Strong Emission Anisotropy”，2016级硕士研究生高燕为第一作者，王喜娜为共同通讯作者。

研究人员首次采用化学气相沉积法制备出了维度低至15 nm（7 nm）厚的CsPbBr₃（CsPbCl₃）纳米线。结合共聚焦荧光光谱表征，首次报道了钙钛矿纳米线的超高偏振敏感性和尺寸依赖的偏振行为。当纳米线的厚度T <40 nm，基于经典静电失配效应，偏振比高达0.78，且基本不随尺寸变化；当 T = 40-140 nm，光的波动特征逐渐显现，纳米线的发光偏振比单调递减；T > 140 nm时，偏振差异的波导模式的竞争导致偏振性在小范围内振荡。研究结果对钙钛矿偏振敏感器件的应用和机理研究具有重要的指导意义。

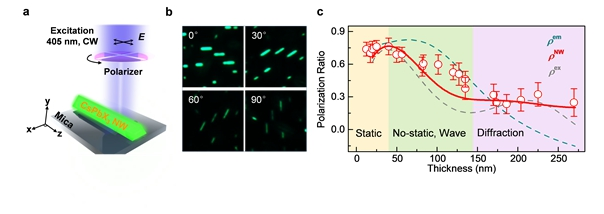

    图 a. 纳米线偏振测量装置示意图。 b. 15 nm厚CsPbBr₃纳米线的不同偏振角（0^o， 60^o， 90^o）下的荧光像。c. CsPbBr₃纳米线荧光的偏振比随尺寸大小的变化关系。

该工作是与北京大学工学院张青研究员课题组、国家纳米科学中心刘新风教授、北京大学工学院张艳锋教授、北京大学物理学院高鹏教授课题组合作完成。

论文链接： https://onlinelibrary.wiley.com/doi/abs/10.1002/adma.201801805
